MT-07 ドライブレコーダー取付

1.jpg車よりバイクの方が事故のリスクが大きいのは確か。
それ故にバイクほどドライブレコーダーは重要かと。
わかっていながら、予算がなくて取付けてませんでした。。。

が、Nさんから「ドラレコ取り付けたよ!」とのメールをもらったので
MT-07にもドラレコ取付けてみました。

まずは機種選びから。
アマゾンでは中華製がたくさん出品されています。評価の悪くないものもそれなりにありますが、
結局最終的に迷ったのは日本メーカーで

デイトナ 高画質 フルHD 200万画素 防水 DDR-S100A


ミツバサンコーワ 二輪車用ドライブレコーダー 2カメラ+GPS EDR-21G

どうせなら、前後2カメラでGPSも取れるミツバサンコーワにしてみました。
(結局はNさんと同じ機種)(^_^;)

まだ緊急事態宣言発令中なので、時間はあります。物置に巣ごもりしながら取付したいと思います。

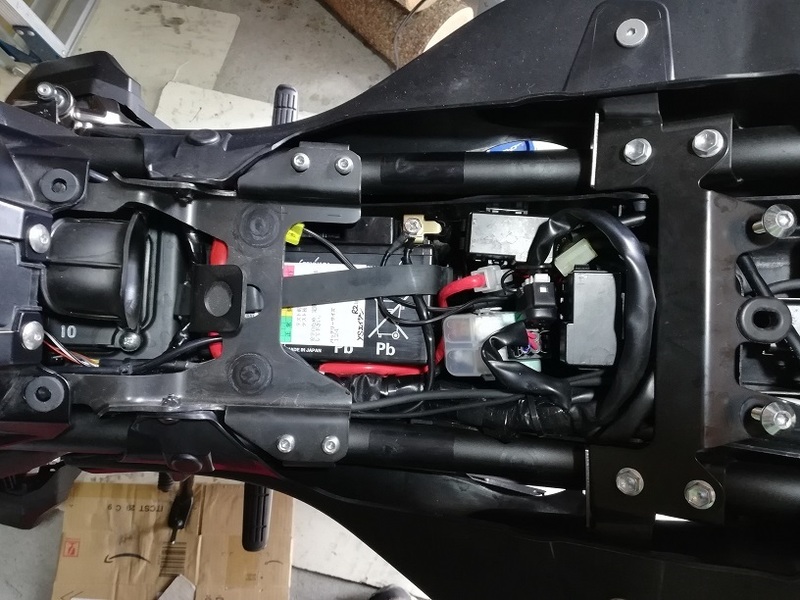

タンデムシート下にはETC本体

フロントシートを外します

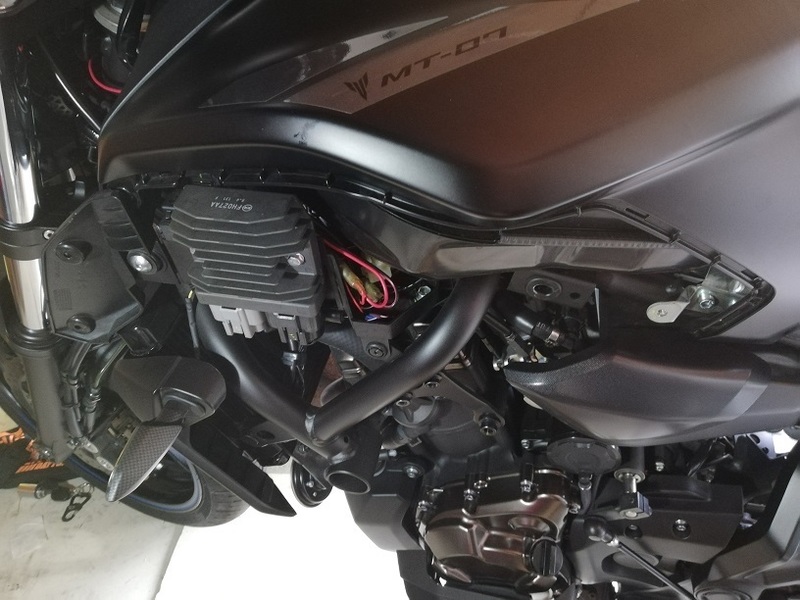

サイドのダミータンクも外しました

電源については、そんなに難しくはなく、バッ直で+- それにACC電源を取るだけです。

ACCはヒューズボックスから取る方法

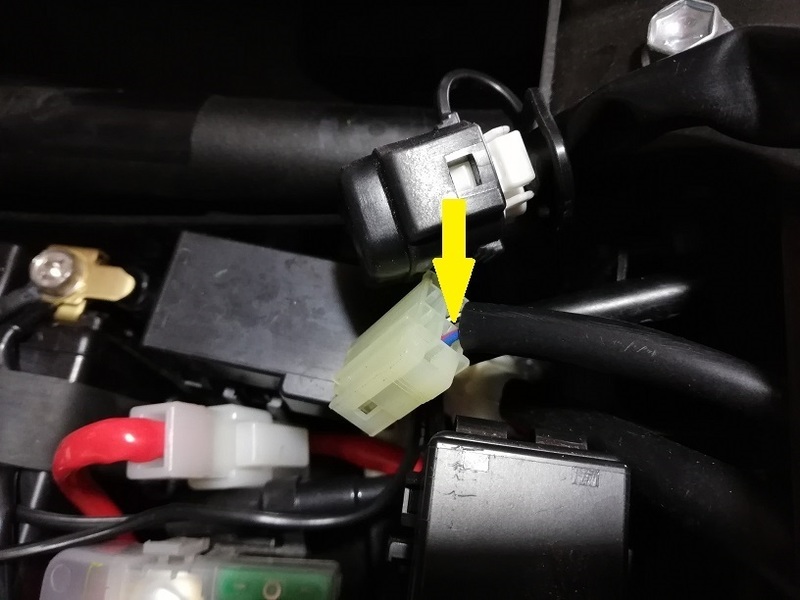

使ってないコネクターから取る方法
がありますが、ヒューズボックスから取りだすと、蓋が閉まらなくなるので、

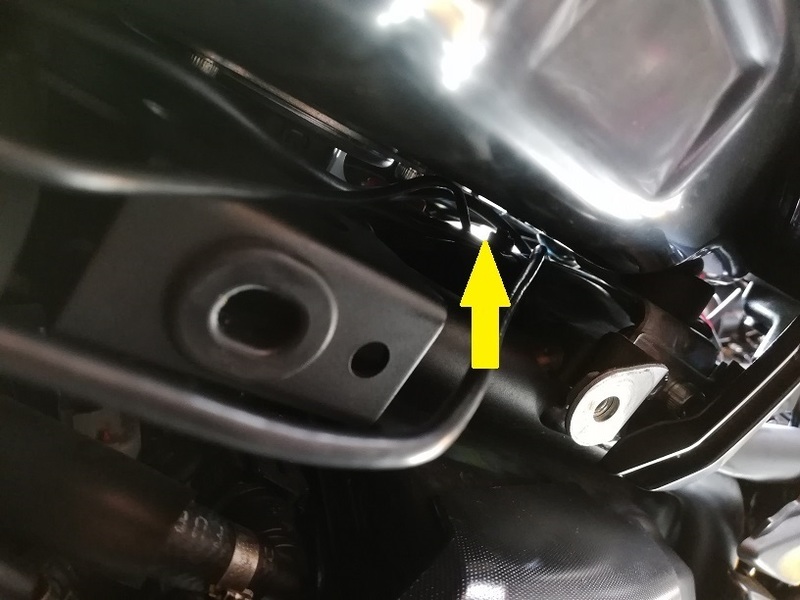

コネクターの根本の配線から分岐しました。

今までテスターは持っていなかったので、勢いでテスターも買ってみたけど、
検電ドライバーで十分わかりますね。

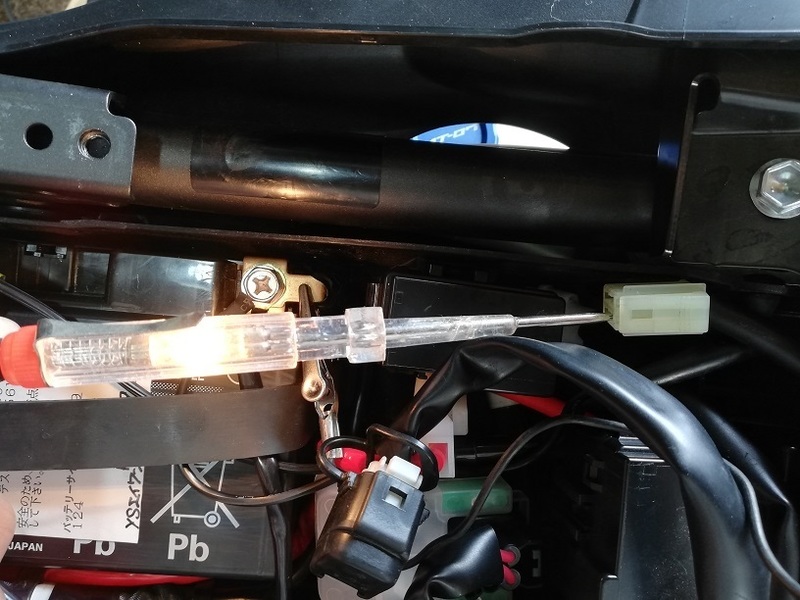

カプラー電極に差し込んでイグニッションをオンにすれば光りますから。
一応チェックして見ます

いろいろと調べると、このコネクター(メス)に合うオスのコネクターを購入して
分岐する方法があるようですが用品店に無くて断念しました。

なので、カッターで慎重に被覆をはがしハンダ付け
ビニールテープで絶縁しておきます。

さて、悩むのがカメラの位置
あーでもない、こーでもないといろいろと仮置きしてみたけど、
しっくり固定できるのがここしかありませんでした。
ライト下のステーに両面テープ+結束バンド

※作業あとに知ったのですが、この位置だとフロントサスが急激に縮んだ時に
 フェンダーとライトの間にカメラが挟まれて破損する恐れがあるとの事。
 ストローク量を確認して、当たるようなら移設しないといけませんね。

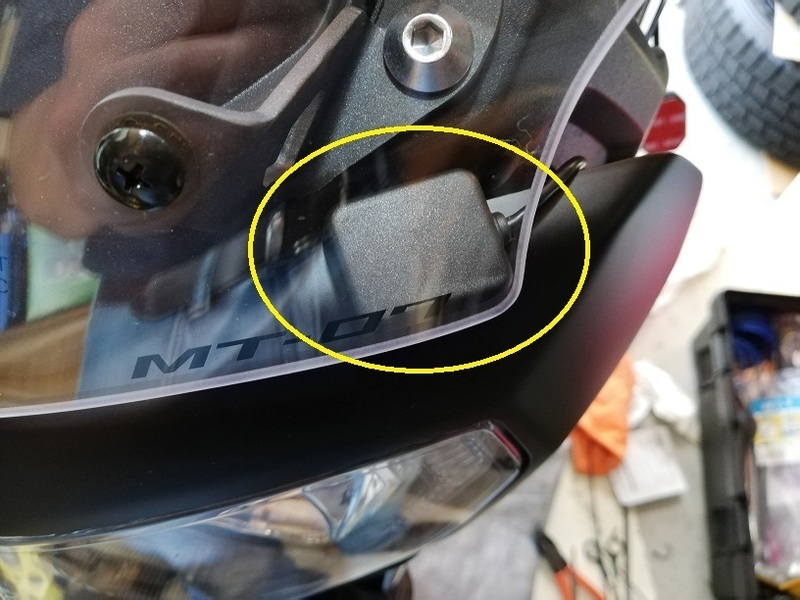

GPSアンテナは、スクリーンとライトの間

スイッチは、ハンドル回りに付けるのですが、ブランケットが付属されてないので
そのままでは付きそうにありません。

100均で何かブラケットに代用できる物探してみるも見つからず、結局は 2りんかん で

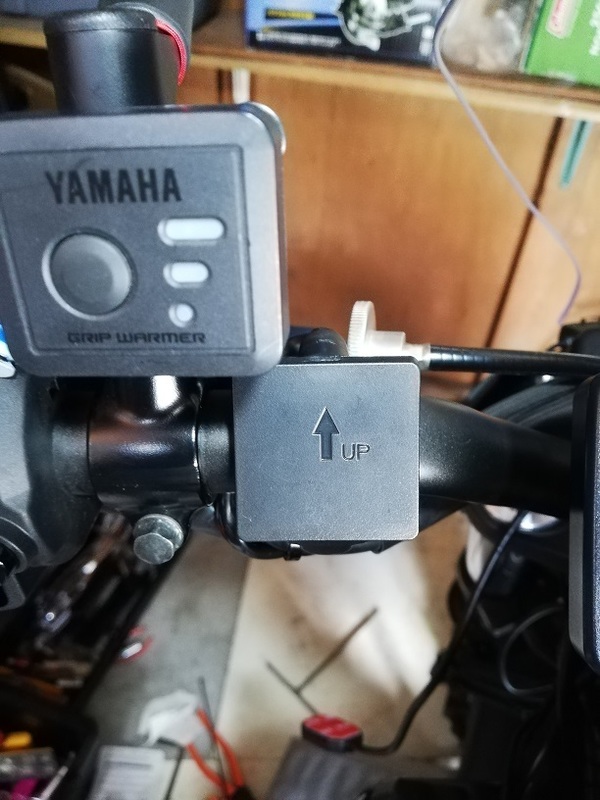

デイトナ ハンドルクランプブラケットを購入
さすが!確実に固定できました。念のためネジにはロックタイトを付けておきます。



リアカメラも迷ったけどフェンダー上のステーに結束バンドで固定

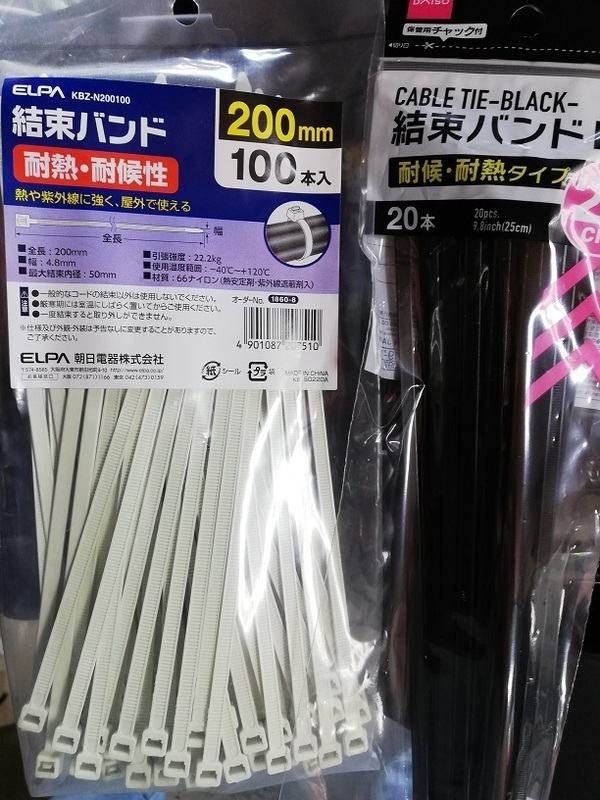

左エルパの耐熱耐候性
右ダイソー耐熱耐候性
エルパは黒色がなくてアイボリーしかありませんでした。
ちょっと目立つけど、耐久性重視でエルパにしました


各々カメラ等を固定して、ケーブルをタンクの下側を通しシート下まで引き回します。


ここまで終わったらひとまず動作確認

このドラレコはモニターがないので、スマホのアプリと連動して
・SDカードの初期化
・カメラの撮影角度の調整
・その他の設定・変更

を行います。
最初、スマホとドラレコ本体の接続に戸惑いましたが、なんとか接続
結線とカメラには問題ないようで、一安心。


さて、余ったケーブルをどうするか?ですが、綺麗に整えればシート下に入るかと思いきや、
シートを乗せてみると、バッテリーとの間に、ほぼ隙間がないことが判明

困った。。。

2カメラ+GPS+スイッチのケーブルは結構太くてかなりかさ張ります。
残された空間はタンデムシート下しかなく、再度後ろまで引き直し
朝からやって、疲れたので今日はここまで。

途中、ホムセン、100均、バイク用品店に買い物+慣れない作業とはいえ、ほぼ夕方までかかりました。

取付け工賃が高い理由がよくわかります


翌々日 出勤前の朝に作業再開

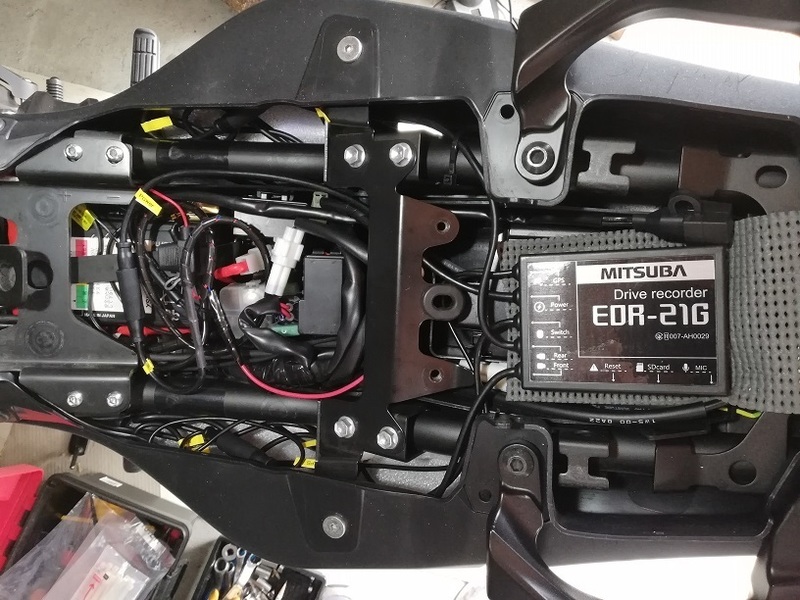

タンデムシート下に余ったケーブルを束ねたものの、やっぱりシートが収まる状態ではありませんでした。
テールランプとの間に隙間があったので、そこに押し込もうとしたけど、それも無理

さて、仕切り直し
もう一度、前シートを外します。
本体側のケーブルとカメラ側のケーブルをコネクターで結合しますが、それを再度外すので
間違えないようテプラタグを付けました。
これで一度外してもすぐに結合できます。

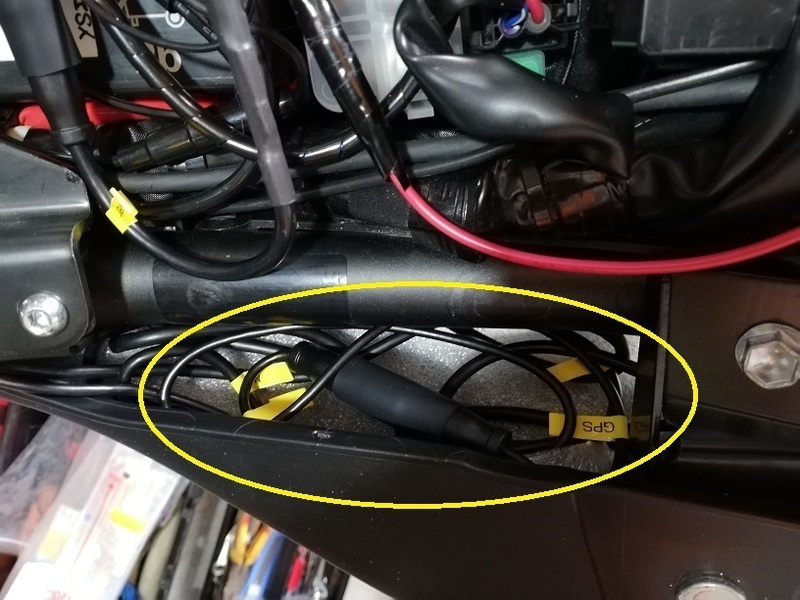

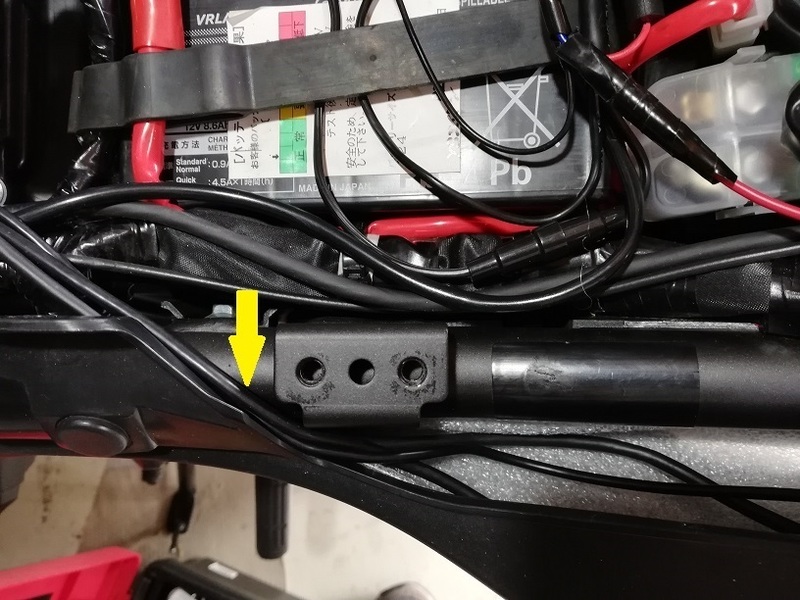

じっくり見ると、サイドポンツーン?に隙間があります。もうここしかない!

シートとフレームにケーブルが挟まらないよう、
状態を確認しながらサイドポンツーン内に納めていきます。

左側
フロントカメラ、GPS、スイッチのケーブル
右側
リアカメラ、電源のケーブル

我ながら、綺麗に納まったかな。

フロントシート、タンデムシートともにしっかり取付できました!

MT07のEDRドラレコ取付情報が少なかったので苦労しましたが、無事作業完了

週末、天気が良かったら、近くを走って画像のチェックをしたいと思います。
